產品介紹

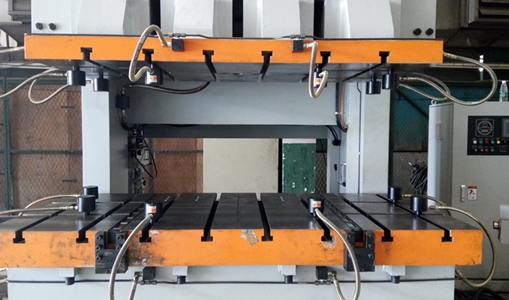

沖床專用快速換模系統由傳統的手動螺栓鎖模變更為夾模器自動鎖模，通過舉模器和移模臂，實現模具在沖壓機上安全地進行搬入和搬出，操作簡單，大幅提升換模效率。
快速換模系統是滿足高效且安全換模需求的必要手段，從容應對少量多樣，換模頻率高的生產類型，大幅縮短換模時間，降低勞力成本，減少設備閑置，促進產能的提升，使得生產管理更為合理化，在整個自動化生產中扮演著極為重要的角色。
尚川沖床專用快速換模系統有如下特點：
1、可依模座、設備大小，選擇需要的夾模器尺寸相配，適用性大；

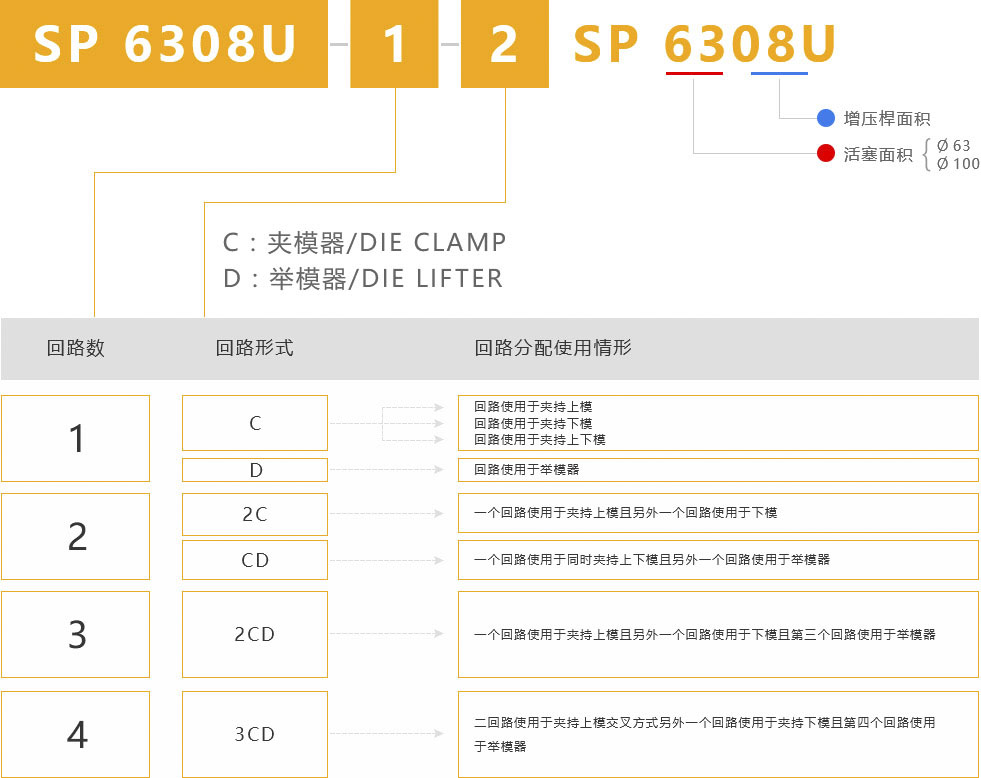

2、氣動多回路控制，提供安全、多種操控模式；
3、氣壓轉油壓驅動，節省能源；
4、體積小，安裝容易，節省空間。
我司提供客制化快速換模系統和換模臺車系統解決方案，擁有一支專業高效的安裝服務團隊，致力于幫助制造企業提升自動化水平，提高生產效率。

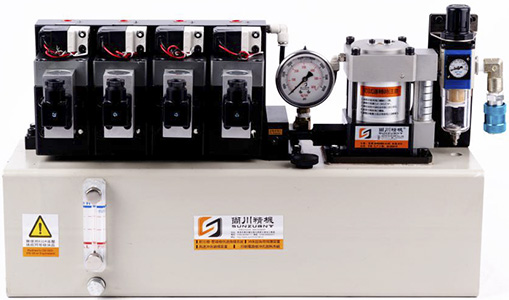

只要操作控制面板，鎖模力道充分穩定
快速換模系統適應少量多樣，換模頻率高的生產類型，操作簡單，安全，大幅縮短換模時間，減少設備閑置，提高生產效率。
快速換模系統是滿足高效且安全換模需求的必要手段，在整個自動化生產中扮演著極為重要的角色。
我司提供客制化快速換模系統和換模臺車系統解決方案，擁有一支專業的安裝服務團隊，致力于幫助制造企業提升自動化水平，提高生產效率。
我司沖床專用快速換模系統提供了最大適用性與多樣性產品，以獨特化、系列化的設計理念，求取沖床模具的最佳搭配，您所需求的最佳沖床快速換模系統元件組成，可參照下列說明。

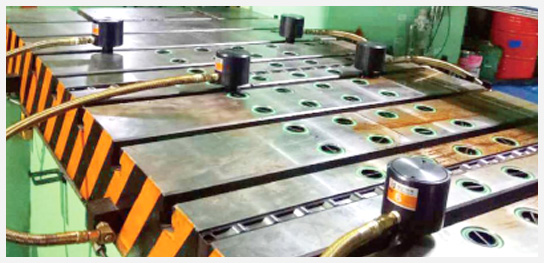

夾模器 (分為上、下夾模器) ，功用：沖床模具之夾持。
通過使用自動夾模器，只需操作按鈕即可容易地夾緊模具。換模時間僅需幾分鐘，實現了快速換模。
|
>> 基本型式之選定 |
|

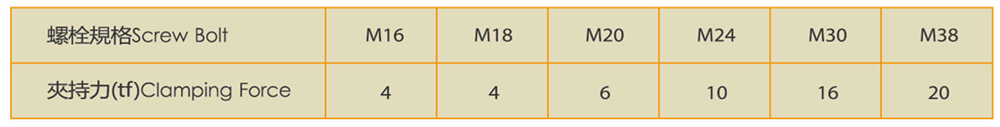

>> 夾模器夾持力的計算 |
|
>> 上下模所需夾持力的分配 |
|
>> 夾模器數量 |
|
模具邊沿有"U"溝設計，采用TX型 模具邊沿?zé)o"U"溝設計，采用TY型 |
|
夾模器總夾持力 = 沖床沖壓能力 20% |
|
(上模夾持力)：(下模夾持力) = 3：2 (單一夾模器夾持力)=(上?；蛳履A 持力) ／ 夾模器數量 |
|
根據模具的重量、尺寸、形狀以及沖床出力的噸數來決定 |

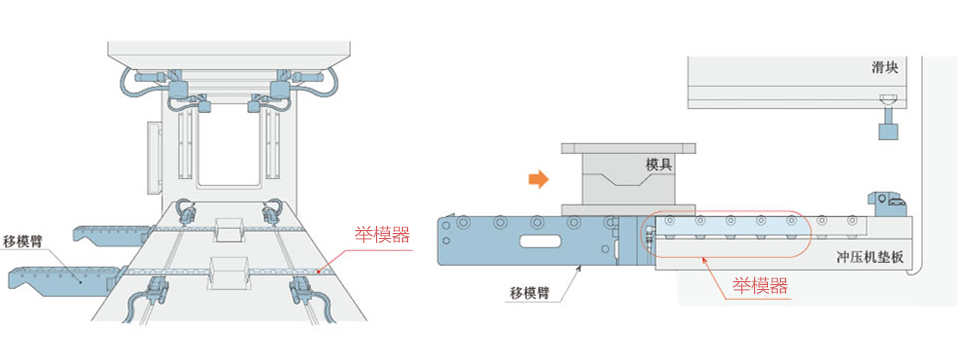

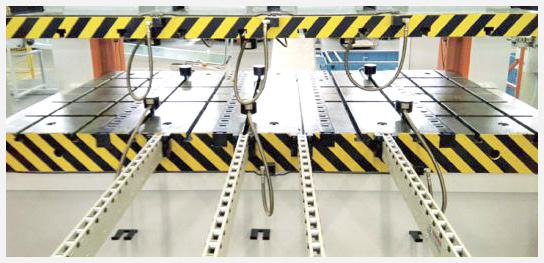

舉模器設置在沖壓機墊板的槽內，由油壓上升式滾輪提升模具。舉模器功用：使沖床模具脫離臺盤面，易于換模。
舉模器作為沖床專用快速換模系統組成元件之一，使用舉模器大幅降低了勞動強度，防止模具受損。

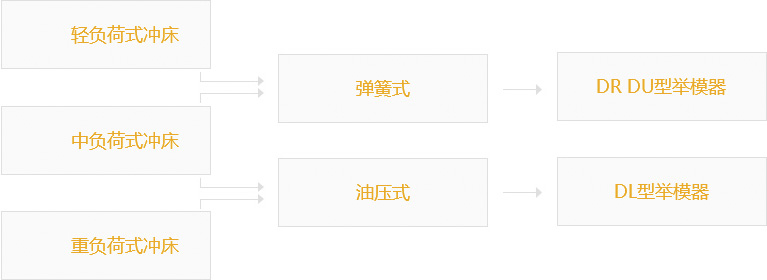

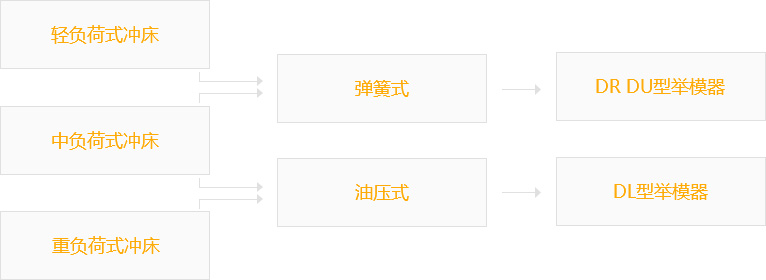

>> 彈簧式或油壓式之選定
依據沖床噸位選擇DL型(油壓式)或DR型(彈簧式)，此外并需將模具重量與所需舉模器之長度一并考量。
· 舉模器長度 · 最大承載重量 · 配管配件
· 舉模能力 · U槽尺寸

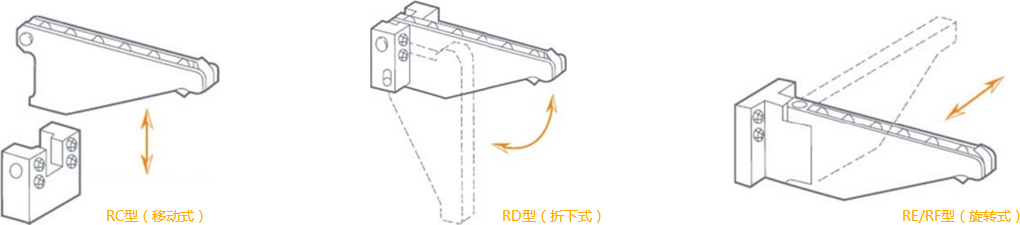

移模臂作為沖床專用快速換模系統組成元件之一，提供一個理想的沖床延伸平臺，可使模具輕易從臺盤拉出或推入，使模具更容易的移動到?jīng)_床臺盤確實位置，方便更換模具。
舉模器作為沖床專用快速換模系統組成元件之一，使用移模臂，提高了吊車的可作業性，大幅降低了勞動強度，防止模具受損。
>> 選用參考基準
· 模具尺寸 · 移模臂最大承載重量 · 型式
